MADI

SuperAnalogue™ MADI I/O

ML 32.32 - MADI Analogue Stagebox

ML 32.32 は、5U サイズのボックスに二重化電源を搭載した 32 系統の SSL SuperAnalogue™ Mic/Line 入力と 32 系統のアナログ Line 出力をフロントパネルに実装したユニットです。大規模なシステムには複数のユニットを同時に使用できます。

リモートで ON/OFF できる +48V を全てのチャンネルに装備しています。AD/DA はこのユニット内で行われ、標準で二重化として使用できる2ペアの同軸コネクターによる MADI I/O が背面パネルに実装されています。複数の SSL コンソールとの接続による I/O のシェアリングは、MADI I/O ポートを増設することで可能となります。また、オプションで 32 系統のマイクスプリットアウトを背面に出すことも可能です。背面にはサンプルレート・クロック設定ボタンとワードクロック入出力、MIDI と GPIO のコネクターも装備されています。

※アナログステージボックスは、インプットのみ (ML I 32) やアウトプットのみ (ML O 32 ) など全5つのタイプからお選び頂くことが可能で、必要な I/O 数に合わせて構成できます。

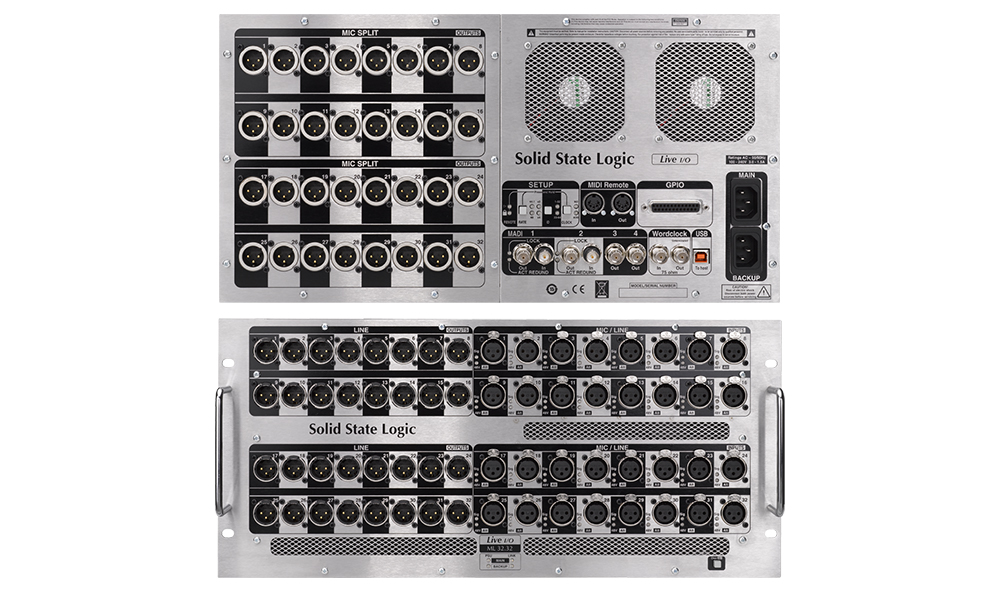

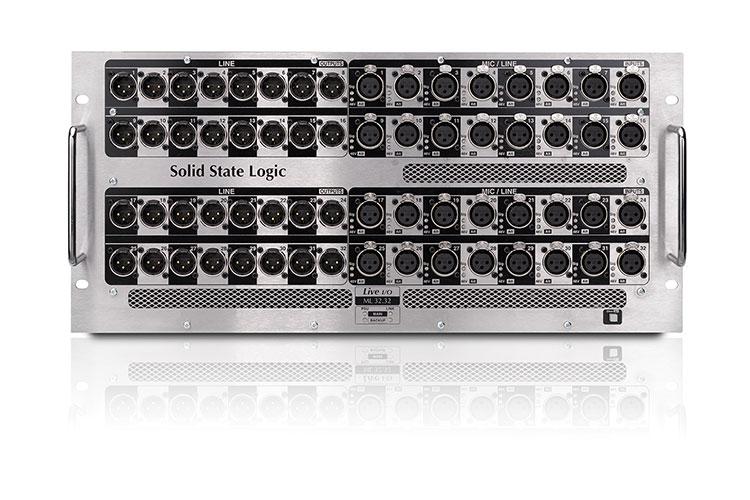

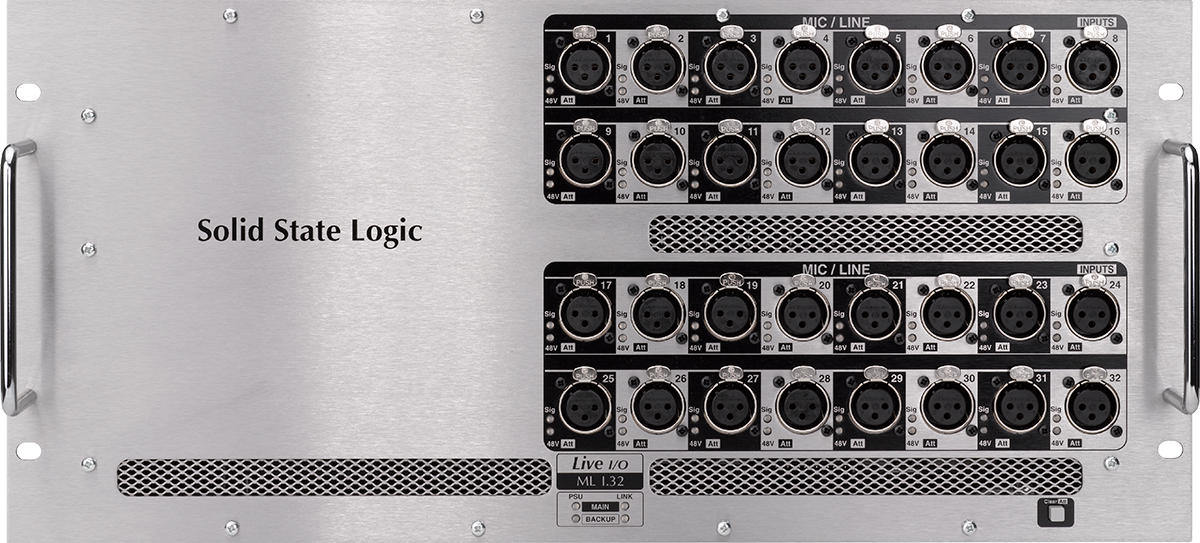

ML32.32 Analogue Stagebox Front

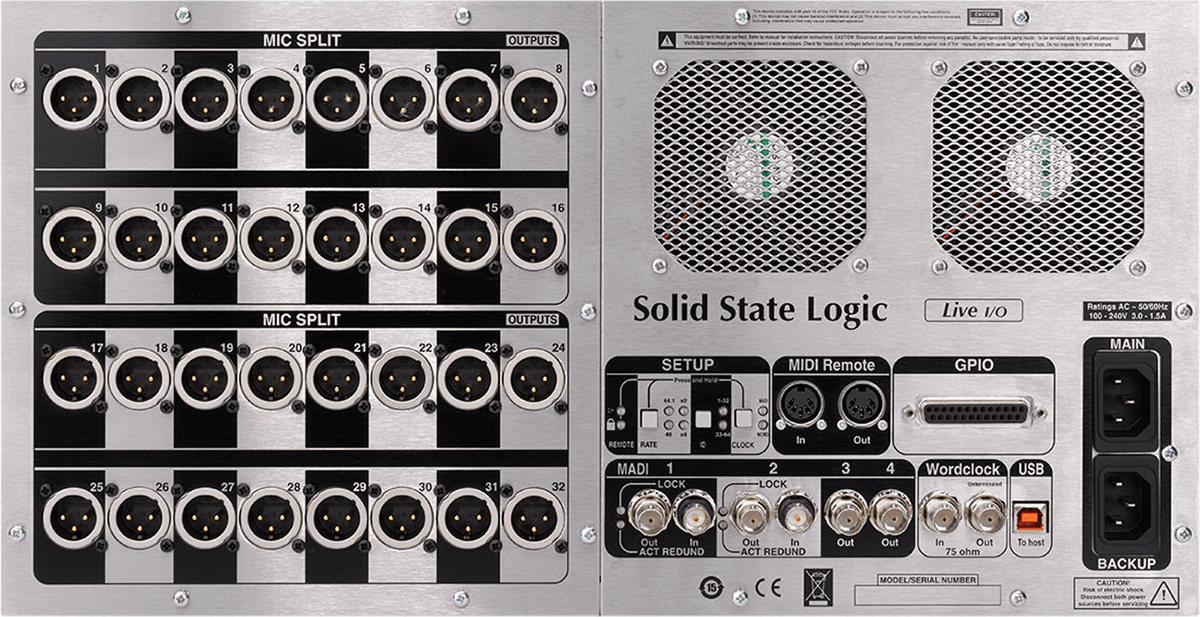

ML32.32 Analogue Stagebox Back

D 32.32 - MADI AES/EBU Digital Stagebox

D 32.32 は 2U サイズの AES/EBU デジタルステージボックスです。16 系統の AES/EBU ペアの入出力がフロントパネルに XLR コネクターで装備されています。

このユニットは標準の 96kHz オペレーションレートから他のレートに変換できるサンプリングレートコンバーターを装備しています。 背面はアナログステージボックスと全く同一で、サンプルレート・クロック設定ボタンとワードクロック入出力、MIDI と GPIO のコネクターも装備されています。

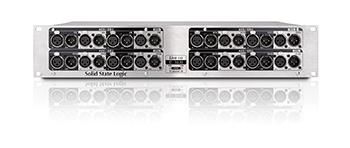

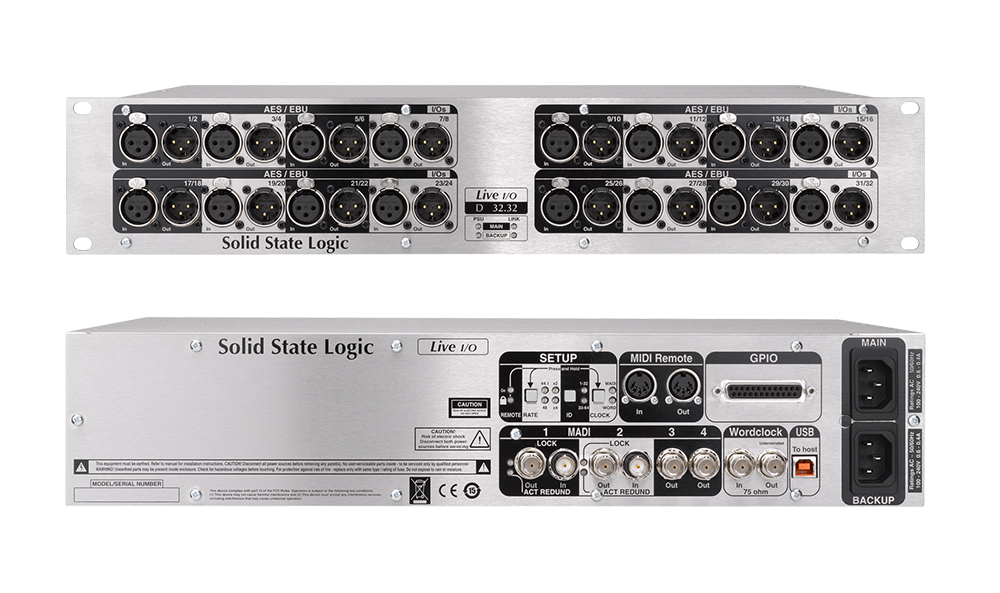

D 32.32 AES Digital Stagebox Front

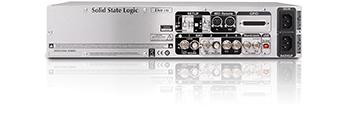

AES Back

BL II.D - Blacklight II MADI Concentrator

この 2U サイズの Blacklight II MADI Concentrator ユニットは、二重化された 2 系統の Blacklight II 高規格 MADI フォーマットをフロントパネルに装備し、ひとつの接続で 96kHz、256 チャンネルの双方向の信号を伝送でき、コンソールとリモートとの間で取りまわす回線数を節約できます。

背面パネルには 8 系統の同軸 MADI コネクターが装備され、アナログや AES デジタルのステージボックスを自由に組み合わせて接続し、コンソールとの間を伝送したり、リソースのシェアリングが行えます。

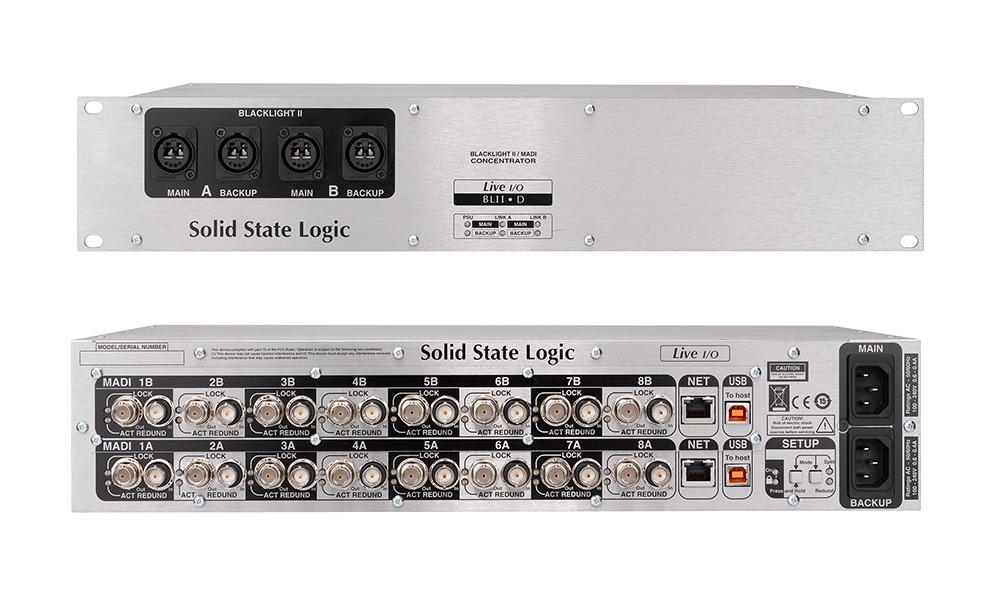

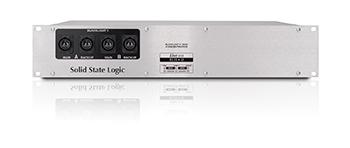

BL II.D Blacklight II MADI Concentrator Front

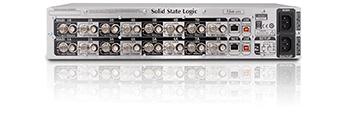

BL II.D Blacklight II MADI Concentrator Back

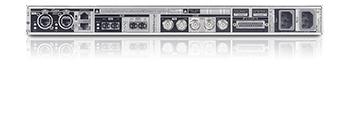

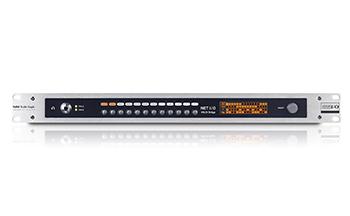

MADI Bridge - MADI to Dante Interface

SSL Network I/O: MADI Bridge は、Dante IP オーディオネットワークと MADI とを変換するユニットです。ユニットには SRC を内蔵しており、32ch @ 96kHz のオーディオを 48kHz の Dante IP オーディオネットワークに供給できます。

MADI 、Ethernet ポート、電源は全て二重化されており、Split モードを使用して2系統の 96kHz MADI 信号を 48kHz Dante ネットワークとやり取りできます。またフロントパネルにはモニター用のヘッドフォン出力も装備されています。

MADI Bridge Key Features

  • MADI と IP オーディオネットワークとのインターフェイス
  • 放送仕様の二重化された電源、MADI ポート、Dante ポート、クロックソース入力
  • 44.1kHz から 192kHz までの非同期の MADI 信号を扱える双方向のサンプリングレートコンバーター
  • 32Bit MADI コントロール・トンネリング
  • GPIO によるタリー信号をネットワークで伝送
  • 二重化されたネットワーク・エクステンションポートによる、Network Switch を介さない I/O 拡張
  • Dante ネットワークに接続する他の MADI デバイスに供給できる Wordclock アウト
  • バーチャル・ヘッドフォンパッチは MADI In、MADI Out、Dante In、Dante Out の任意のポイントをモニタリングが可能
  • フロントパネルロック機能により、不慮の操作ミスを防止
