Mixed Format I/O

A versatile combination of mic/line and digital I/O

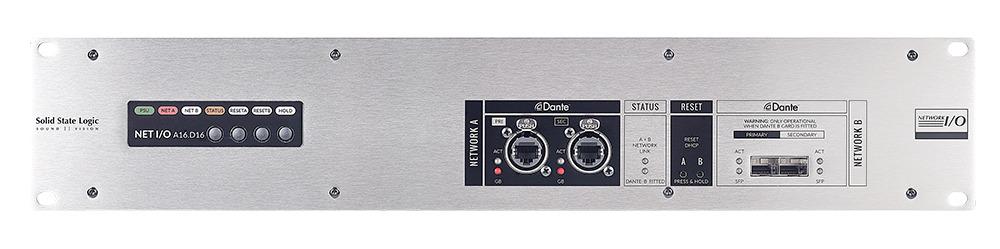

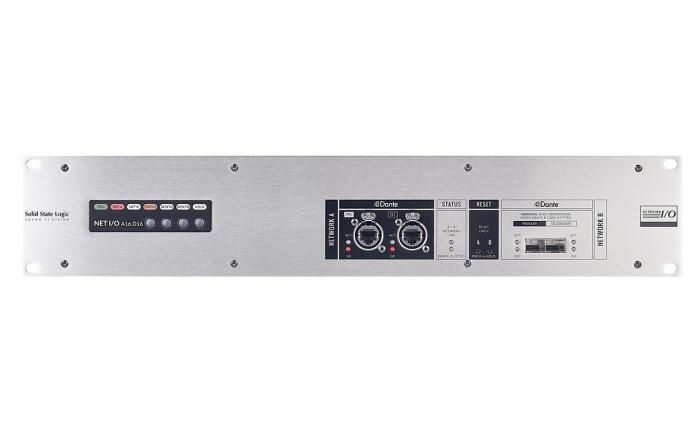

A16.D16

A16.D16 は SSL SuperAnalogue™ アナログ入出力と AES3 デジタル入出力を Dante/AES67 ベースの IP ネットワークとインターフェイスするユニットです。二重化されたネットワークと電源を持ち、16 チャンネルのアナログライン入力のうち4チャンネルはマイク入力に切り替えて使用できます。他に 16 チャンネルのアナログライン出力と AES3 デジタル入出力を8ペアずつ、そして4系統の GPIO も装備しています。

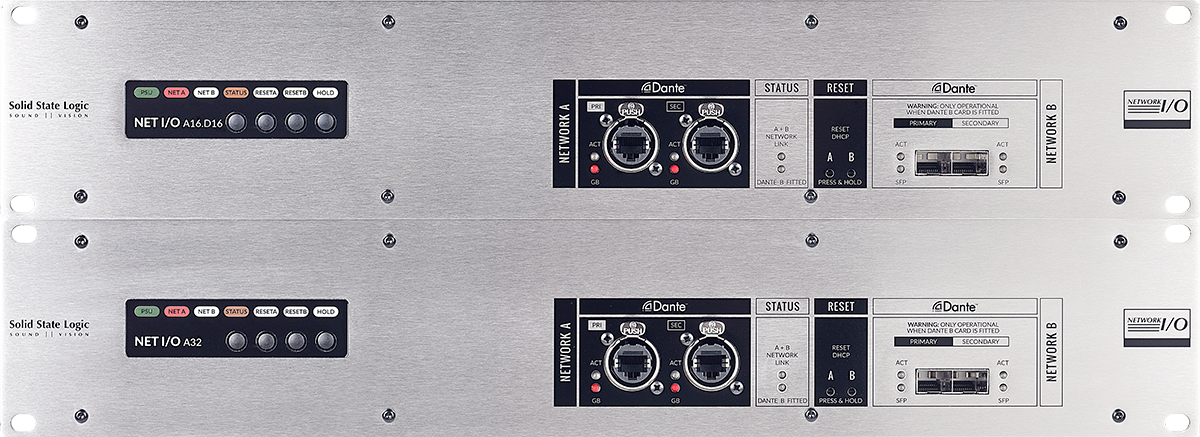

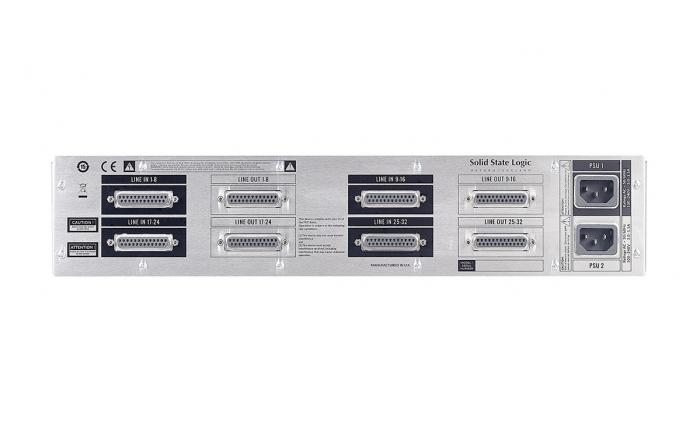

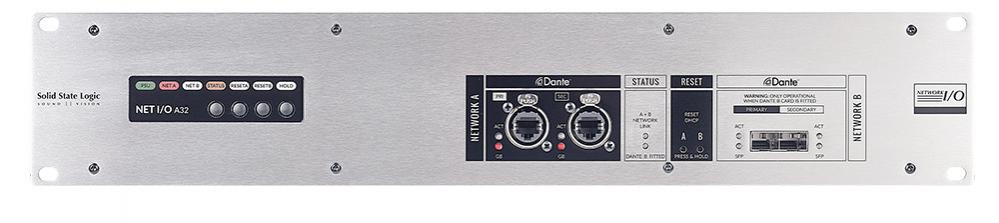

A32

A32 は、SSL SuperAnalogue™ アナログ入出力を Dante/AES67 ベースの IP ネットワークとインターフェイスするユニットです。二重化されたネットワークと電源を持ち、32 チャンネルのアナログラインレベル入出力を装備しています。
※ハードウェアアップデートにより、光ファイバーによるネットワークの直接接続も可能です。

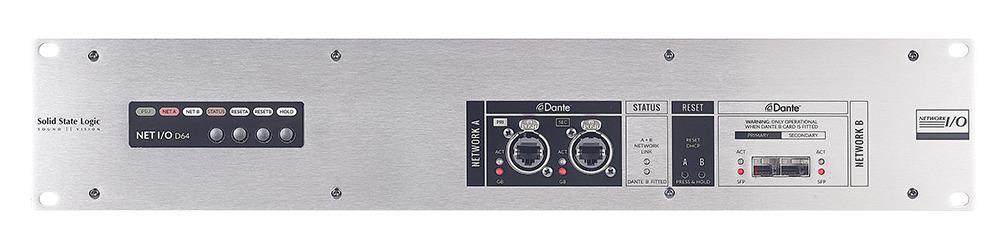

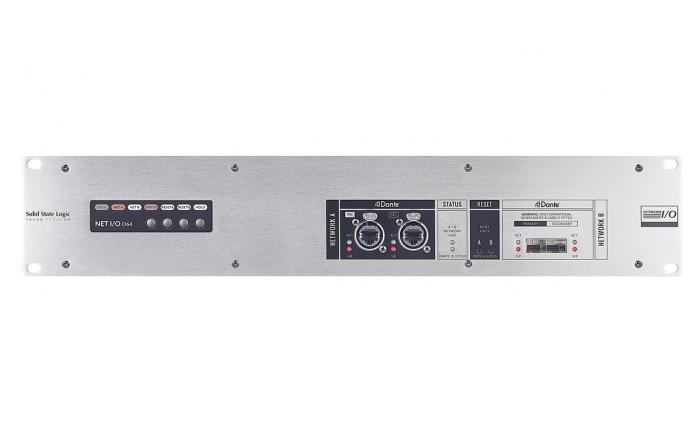

D64

D64 は、AES デジタル入出力を Dante に変換するユニットです。
D64 は AES3 デジタル入出力を 32 ペアずつ装備し、二重化された Dante ネットワークと接続できます。入出力にサンプリングレートコンバーターを装備し、非同期の AES 機器ともシームレスに接続できます。D64 は二重化されたネットワークと電源を装備しています。
※ハードウェアアップデートにより、光ファイバーによるネットワークの直接接続も可能です。

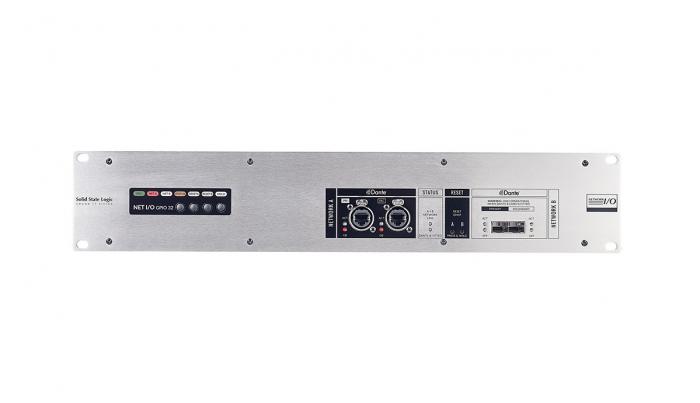

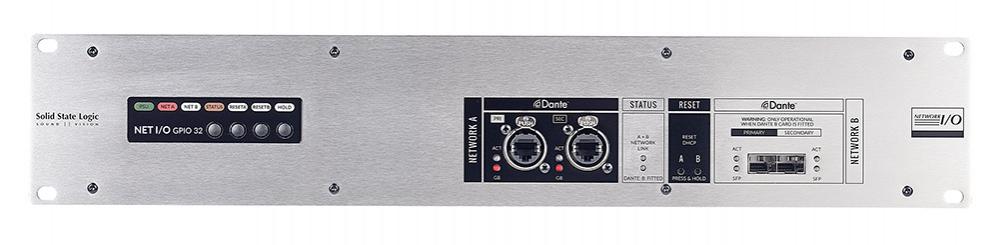

GPIO

GPIO 32 は、System T コンソールの機能と連携できる GPIO ユニットです。System T コンソールを使用する環境において、カスタムユーザースイッチパネルや AFV (オーディオ・フォロー・ビデオ)、カフコントロールなど外部と連携して動作するための多様な要求に対応します。32 系統の GPIO インプットと 32 系統の GPIO アウトプットを持ち、二重化されたネットワークと電源を持った 2U サイズのユニットです。

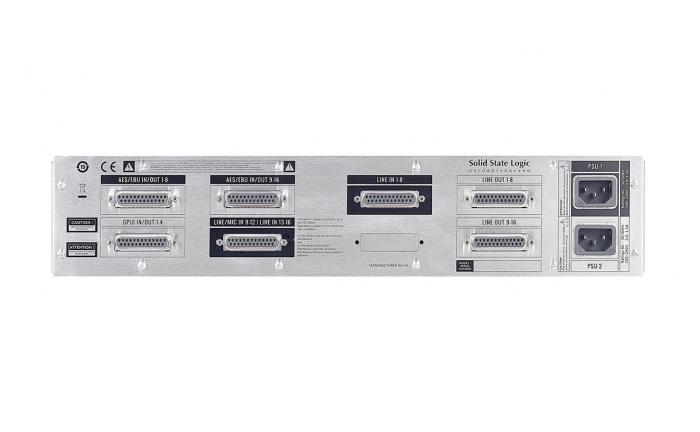

A16.D16

  • SuperAnalogue and AES Digital I/O to Dante, AES 67 based IP networks.
  • 16 live level inputs (including 4X switchable SSL SuperAnalogue Micpre's).
  • 16 line outputs.
  • 16 digital I/O in 8 AES3 pairs.
  • Four GPIO.
  • Redundant network connections.
  • Redundant PSUs connections.

A32

  •  SSL SuperAnalogueI/O to Dante and AES 67 based IP networks.
  • 32 line level inputs.
  • 32 line level outputs.
  • Redundant network connections.
  • Redundant PSUs connections.
  • Network B connectivity provides a future hardware upgrade path for direct SFP fibre connection.

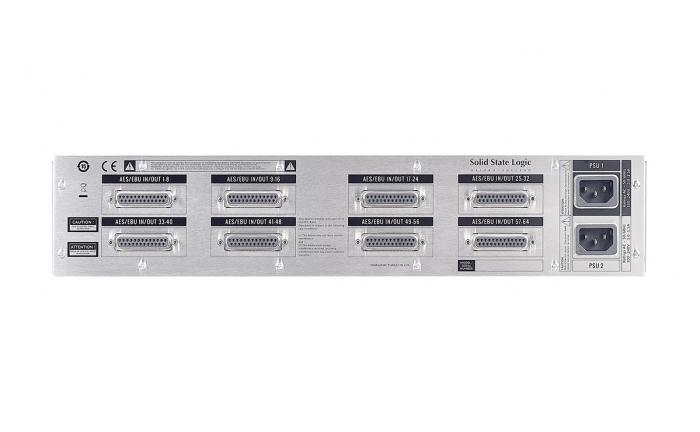

D64

  • AES to Dante conversion.
  • Sample Rate Convertors allow seamless integration of unlocked AES sources.
  • 32 input/output Pairs of AES3.
  • Redundant Dante network connections.
  • Redundant network connections.
  • Redundant PSUs connections.
  • Network B connectivity provides a future hardware upgrade path for direct SFP fibre connection.

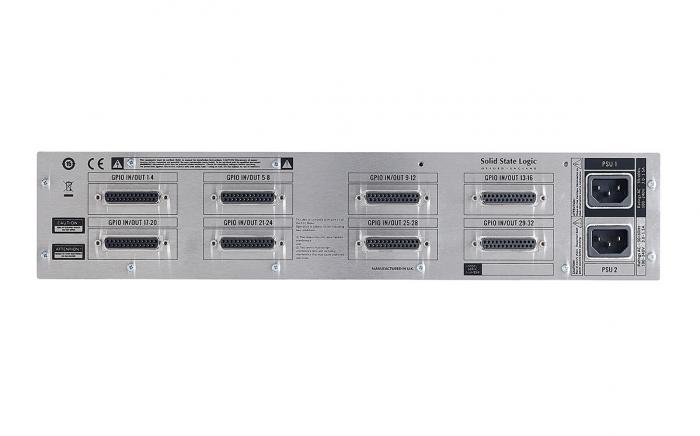

GPIO 32

  • Bulk GPIO connections for interfacing with System T consoles and transporting GPIO across System T networks.
  • Redundant PSUs connections.
  • Redundant network connections.
  • Controlled via all variants of System T control surface (S500, S300, TCR, remote T-SOLSA) running V2.0 (or later) software.

Mixed Format I/O - Documents

Associated software and firmware downloads for this product are available here

System T Brochure

Download

A16.D16, A32, D64 and GPIO 32 User Guide (Rev 1.1)

Download
