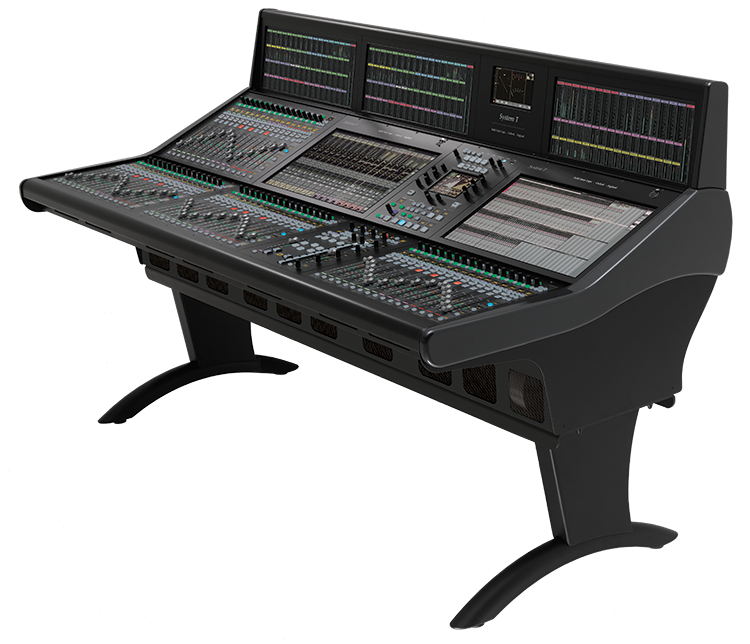

S500

Large format configurable control surface

Configurable Control Surface

System T は自在に構成できるモジュラー構造のサーフェイスを持ち、さらに目的に合わせて自由に構成できる内部のストラクチャーによって、ニュース、エンターテイメント、多目的イベントスペース、劇場や音声中継車、ストリーム配信スタジオといった様々なアプリケーションに最適なコンソールです。

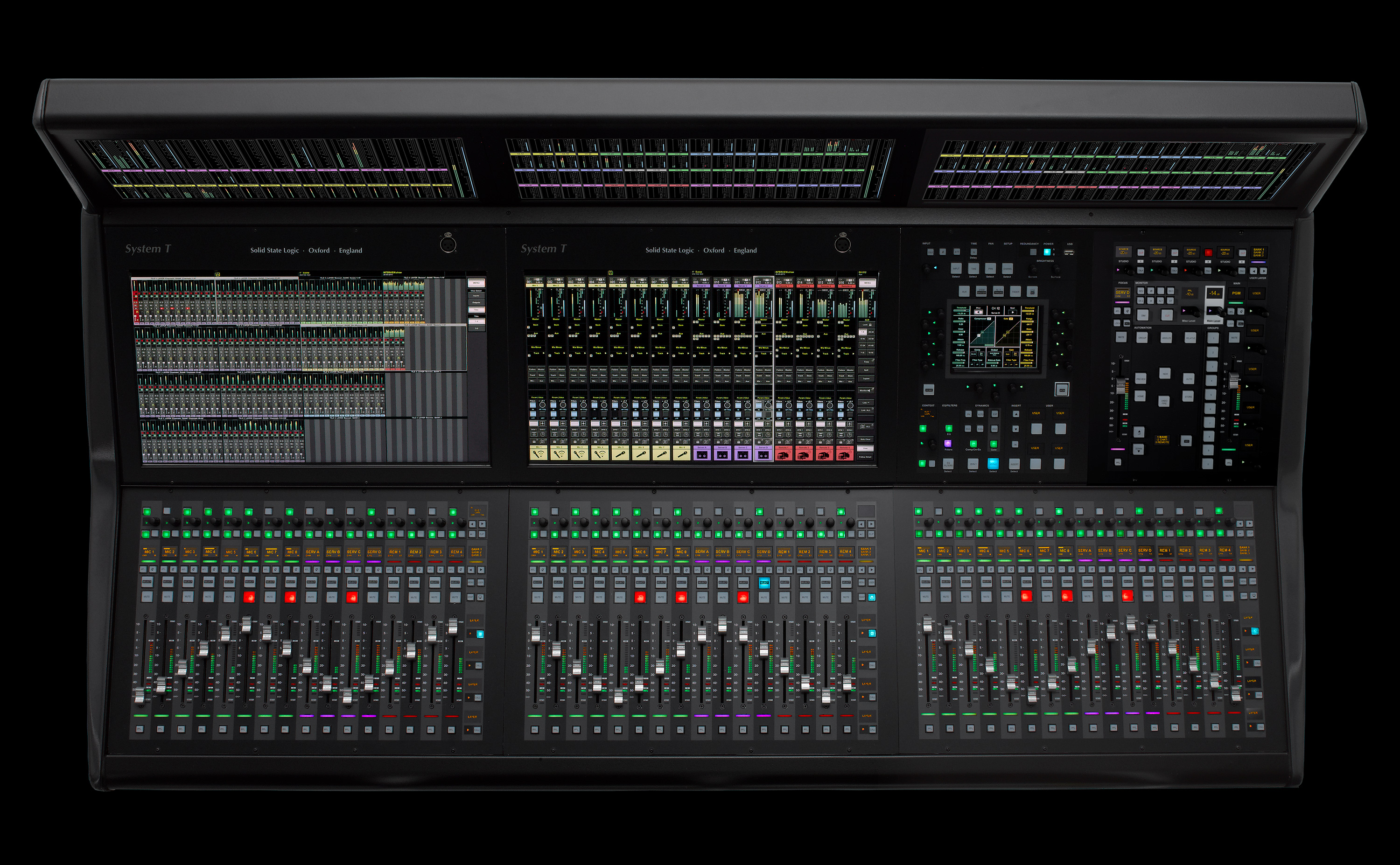

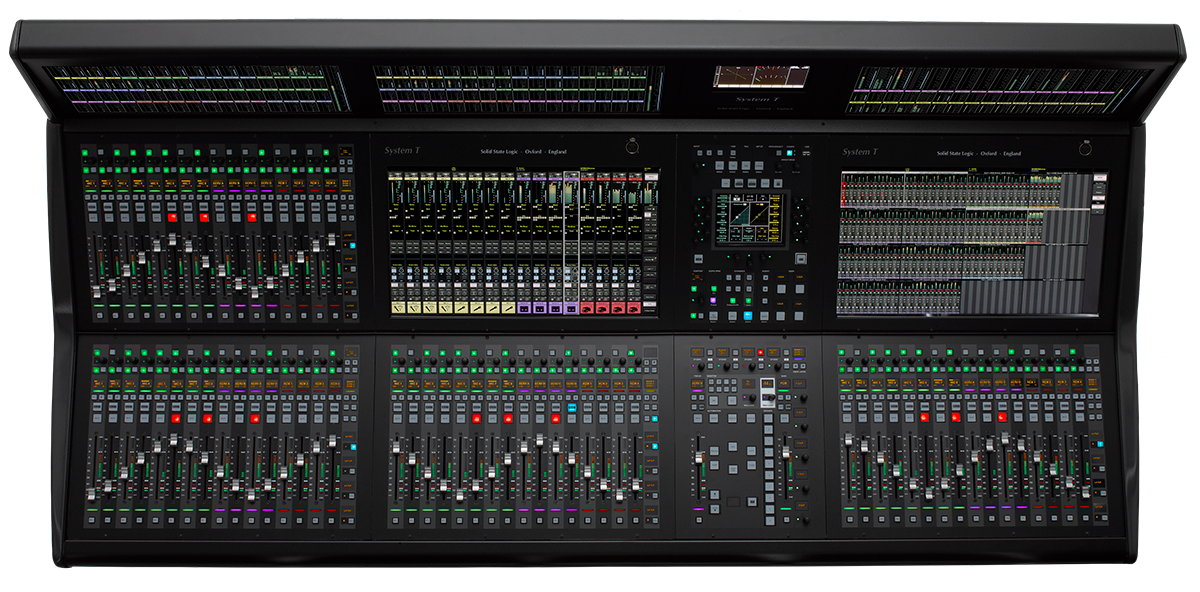

System T の S500 ラージフォーマットコントロールサーフェイスのコアエレメントは、フェーダータイル、ラージマルチタッチスクリーン、チャンネルタイル、マスタータイルで構成されています。

System T の S500 は、それらのコアエレメントに加え、さらにオプションのメーターブリッジ、フレームオプション、スクリーンベイ、デュアルフェーダーベイ、チャンネルコントロールの追加等の様々なオプションがあります。

Solid State Logic System T Broadcast Audio Production Platform in Use at NASA’s Johnson Space Center in Houston, Texas

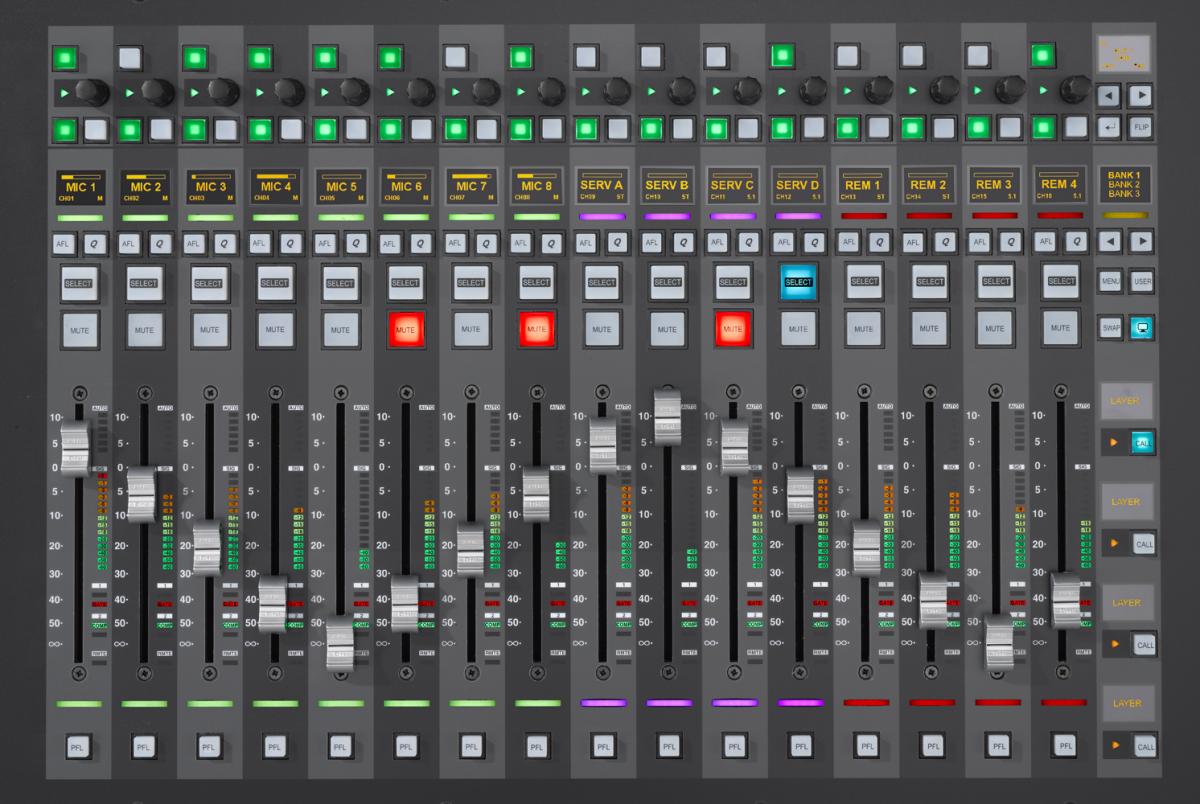

Fader Tile

フェーダータイルはシグナルパスのコントロールを行います。チャンネルのみならず様々なシグナルパスのコントロールを自由に割り当てることができ、明るく見やすくかつ色分けも可能です。 タイルはメインタッチスクリーンと同じサイズに 16 本のフェーダーを実装しています。 各タイルはそれぞ 15 レイヤー × 4 バンクの構成を持ち、タイルごとに独立して切り替えられます。専用のレイヤー、バンク切り替えスイッチがあり、多数のシグナルパスに素早くアクセスできます。
フェーダーストリップは、100mm ストロークのモータライズドフェーダーとレベルメーター、ダイナミクスやディエッサーモード、ダイアローグオートミックスやリモート AFV 機能、プロダクションオートメーション機能などのステータスを表示する LED が実装されています。また、個々に PFL Solo キーとフェーダーバックストップ PFL 機能があり、 Mute 、 AFL 、 及びタッチスクリーンを使用する機能メニューで使用する “Select” スイッチが装備されています。3行の OLED 表示は数値や名称など様々なデータを表示します。

ストリップの最上部には選択機能に追従するクイックエンコーダーと3つのスイッチのセットがあり、さらに便利さに定評のある SSL の ‘Super-Q’ スイッチが装備されています。 ‘Super-Q’ は選択されているフェーダーやパスに関連するパラメーターや送り先などを一括してタイルに展開する機能で、必要な情報を一度に確認・変更し、スイートスポットから離れたチャンネルの操作もセンターで行えます。この機能をチャンネルで使用すれば出力がどこに送られているのかを確認でき、バスで使用すればそのバスミックスに関連するチャンネルが表示できます。

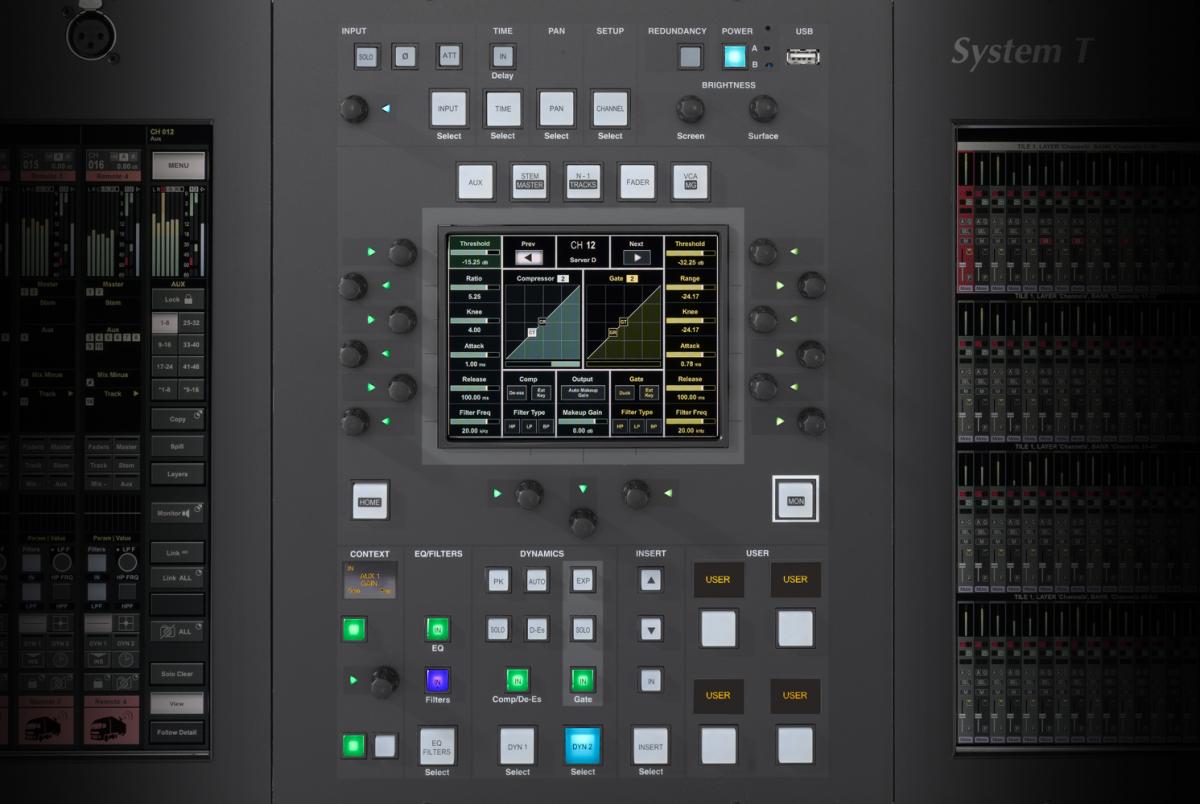

Channel Tile

様々なオペレーターに対応すべく、チャンネルタイルは選択されたシグナルパスのコントロールを一括で行えるようデザインされています。7インチのタッチスクリーンとプッシュスイッチ付きポット群により、そのパスのプロセッシングのパラメーターやコンフィグレーションを素早くダイレクトに操作できます。この機能はメインタッチスクリーンとフェーダータイルのポット、マスタータイルのフォーカスフェーダーと並行して動作しています。

このパネルはコンソールのタッチスクリーンやディスプレイの輝度コントロール機能も担っており、さらに4つのユーザースイッチと電源スイッチ、二重化システム・チェンジオーバースイッチと、 Showfile を保存するための USB ポートも実装されています。

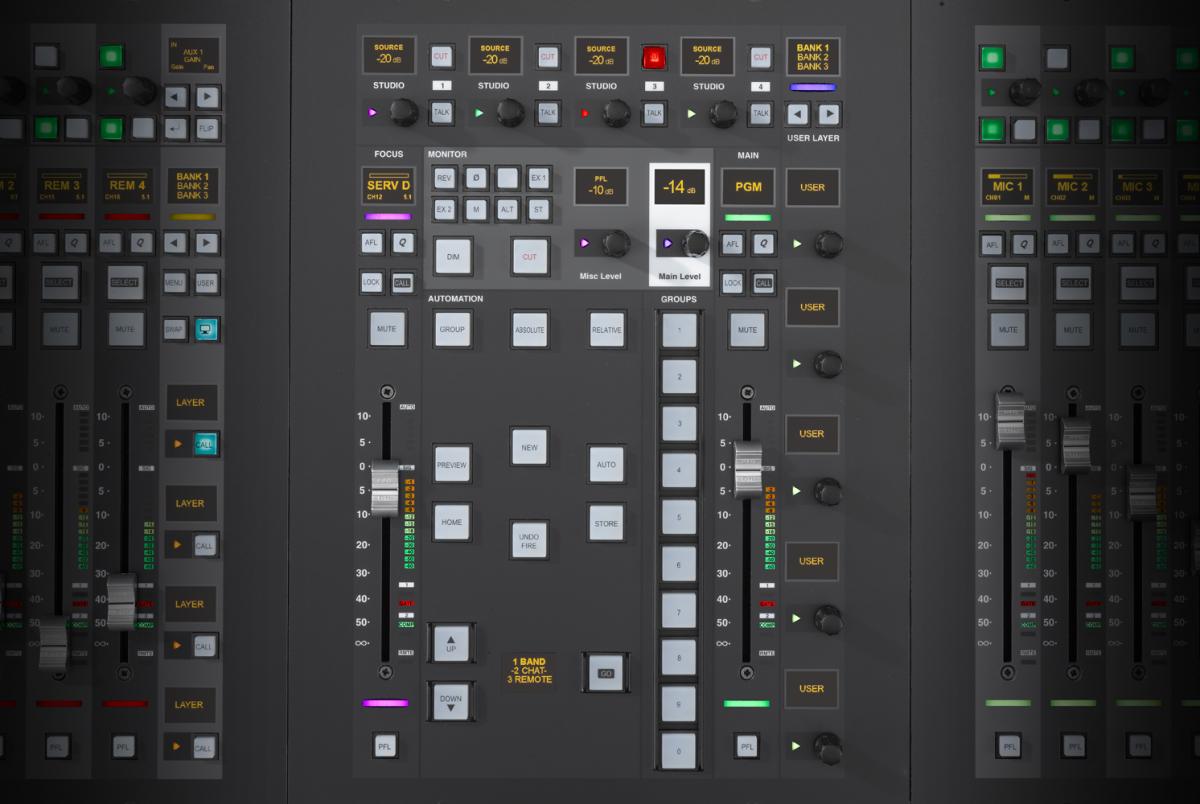

Master Tile

左側のフェーダーはフォーカスフェーダーで、選択したパスに対してチャンネルタイルのコントロールと連動して動作します。右側のフェーダーはマスターフェーダーで、任意のパスを割り当てたり、それを固定したりできます。2本のフェーダーの間には、コンソールの強力なスナップショット・オートメーションシステムと 10 個の Mute グループスイッチが配置されています。

Bタイルの上部には System T の柔軟で多機能なモニタリングシステムのコントロールがあり、様々なオプションとともに2マンオペレーションにも対応しています。4系統のスタジオモニターセクションは複数のスタジオのスピーカーや制作スペースへの送りを柔軟にサポートします。また5つのスイッチ付きポットと表示部はユーザーが機能を割り当てられるエリアです。
